1）原理及组成

      通过调节接入系统的线圈匝数来调节补偿电流。在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。在电网正常运行时，微机控制器通过实时测量，计算出电网当前运行状态下的对地电容电流，根据预先设定的最小残流值或脱谐度，由控制器调节有载调压分接开关，使之调节到所需要的补偿档位，当电网发生单相接地故障后，故障点的残流可以被限制在设定的范围之内。

     本系统包含控制屏、接地变压器（按需）、消弧线圈本体、阻尼电阻箱、有载开关等。

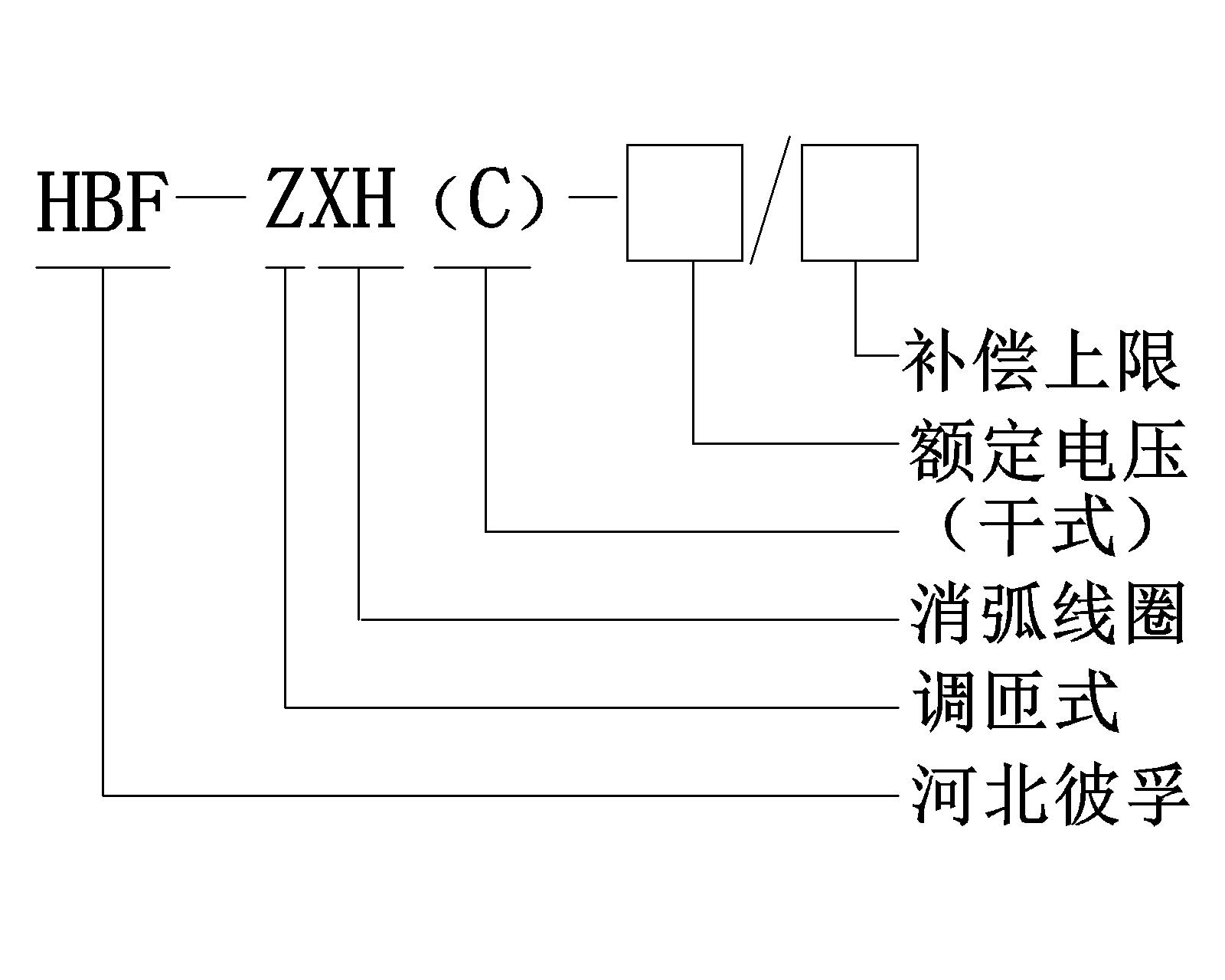

2）型号说明

3）特点

（1）微机控制部分采用集成控制器，通过计算功能控制，人机界面为大屏幕汉显、具备通讯功能。

（2）采用增大电网阻尼率的措施，使谐振点的位移电压降低到规程允许长期运行的15%相电压及以下，不会出现调谐过电压，可以工作在全补状态。
（3）阻尼电阻及控制部分，采用二次并联阻尼电阻方式，避免了阻尼箱过热；与高压隔离，工作安全。二次阻尼电阻采用双晶闸管无源结构，同时采用小于10ms的快速继电器，使其在接地时把有功分量断开，减少残流。

（4）成套装置为智能型在线测量电容电流，根据电容电流的变化需要调节时，自动发出调节指令，始终保持在适合的工作点，并在屏
幕上显示如电容电流、电感电流等参数。通过通讯接口，实现远程通讯，满足无人值守站的需要。

（5）电容电流的测量方法包括幅值相位法，外加注入信号法等，根据电网不同情况，选用不同的测量方法，适应各种环境和测量精度需要。

4）订货须知

（1）电压等级

（2）绝缘形式

（3）海拔高度

（4）是否需要接地变

（5）电流补偿范围
其它要求请单独提出
